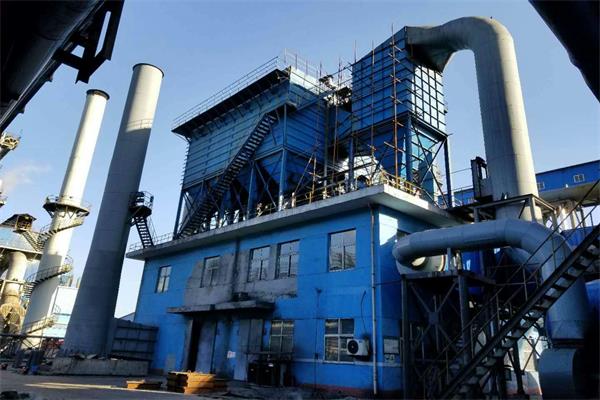

拆除移机焦化厂机侧地面站除尘器、风机电机、管道等,所有部分拆除为保护性拆除,拆除所有配件后对除尘器、风机、烟筒、管道、气输等合理分解,便于移机后的安装,对除尘后的零部件进行箱体打包合理保存,还要考虑倒运运输中所遇见限高、限宽等问题,具体还要根据实际确认后为准。
原焦化厂机侧地面站除尘器过滤面积:4725㎡,储灰仓7个,平均每个灰仓过滤面积:675㎡,原风机电机功率710KW ,风量:200000m³/h,电压:6000V。根据我公司对140万吨/年筛焦楼8处尘点所需设计风量:140000m³/h就能满足治理所有尘点粉尘。
根据140万吨/年筛焦楼8处尘点所需风量和出口粉尘排放<10mg/m³的要求,为了减少140万吨/年筛焦楼安装占地面积,我公司对现有焦化厂机侧地面站除尘器进行调整,原7个储灰仓改为6个储灰仓,原过滤面积改为:4050㎡,关闭一个室检修时净过滤面积为:3375㎡,改后过滤风速:0.7m/min,出口排放<10mg/m³的要求。
焦化厂机侧地面站除尘器更换布袋材质选用抚顺恒益、晶花或天成纤维三防覆膜滤料(滤袋接口采用热熔工艺)。脉冲阀选用上海袋配。滤袋笼子采用冷拔钢丝φ4,14条竖筋,横筋间距200mm,表面硅喷涂。平台、踏步板采用热浸镀锌钢格栅板厚度5mm,高度30mm。脉冲管连接插入要求50mm以上,连接螺栓采用304不锈钢材质。除尘器顶部盖板固定点螺栓采用304不锈钢材质。
管道风速的确定,根据和行业有关设计规定和的实践经验,确定除尘管道风速在16—22m/s。合理布置管网结构减少弯头及变径等出现在管路上。
每个尘点都设有电动阀门,每个阀门在现场都配有一套控制柜,控制柜可手动、自动控制可预留DCS接口。
原有焦化厂机侧地面站除尘器没有设计防雨棚,本方案顶部脉冲阀、气缸增加了防雨设施。
尘点风量分配
序号 | 捕集点 | 尘源数量 | 工作点数 | 设计风量 |
1 | 机头落料点 | 1 | 1 | 15000m³/h |
2 | 振动筛密封点 | 1 | 1 | 40000m³/h |
3 | 振动筛密封点 | 1 | 1 | 20000m³/h |
4 | 筛前溜槽 | 2 | 1 | 12000m³/h |
5 | 筛前溜槽 | 2 | 1 | 12000m³/h |
6 | 筛前溜槽 | 1 | 1 | 10000m³/h |
7 | 焦沫入仓 | 1 | 1 | 5000m³/h |
8 | 装车 | 4 | 1 | 6000m³/h |
9 | 设备漏风率 | 6000m³/h |
